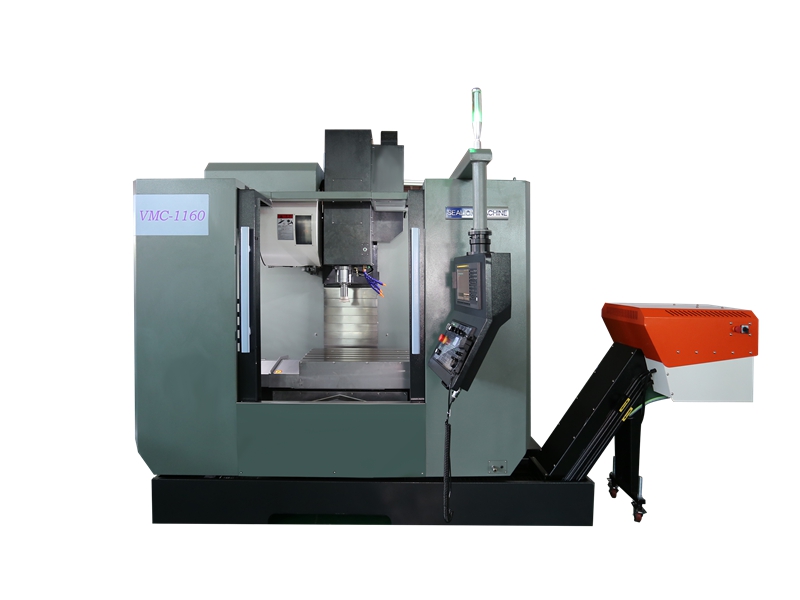

VMC1160 ศูนย์เครื่องจักรกลแนวตั้ง

VMC1160 ศูนย์เครื่องจักรกลแนวตั้ง

ไฮไลท์

ข้อมูลทางเทคนิค

มาตรฐาน

ไม่จำเป็น

ไฮไลท์

ข้อกำหนดหลัก	VMC1160
โต๊ะ
ขนาดตาราง (มม.)	600 × 1200
โหลดสูงสุดบนตาราง (กก.)	800
ช่วงการประมวลผล
X Travel (มม.)	1100
Y Travel (มม.)	600
Z Travel (มม.)	600
ตารางไปยังระยะทางจมูกแกนหมุน (มม.)	120-720
แกนแกนหมุนไปยังระยะทาง Guideway (มม.)	650
แกนหมุน
ประเภทแกนหมุน	โดยตรง/เข็มขัด
Spindle Speed (RPM)	8000/10000/12000
พลังมอเตอร์หลัก (kW)	'11/15
x/y/z
X/Y/Z ความเร็วอย่างรวดเร็ว (r/min)	36/36/36
พลังงานมอเตอร์ x/y/z (kw)	≥3/3/3 (เบรก)
แรงบิด x/y/z (nm)	20/20/20 (เบรก)
ความเร็วการให้อาหาร x/y/z (มม./นาที)	1-10000
น้ำหนัก
น้ำหนักตัวเอง (กก.)	6500
ความแม่นยำ
การทำซ้ำได้	± 0.003 มม.
การวางตำแหน่ง	± 0.005 มม.
แหล่งจ่ายไฟ
แหล่งพลังงาน	3 ￠ -AC 380V 50Hz ± 5%

การกำหนดค่ามาตรฐาน
เลขที่	รายการ	ผู้จัดหา
1.	ระบบ CNC	fanuc oi-mmf plus
2.	มอเตอร์หลัก	FANUC
3.	มอเตอร์เซอร์โว x/y/z	FANUC
4.	ballscrew x/y/z	PMI/hiwin
5.	แบริ่งบอลสว์	NSK
6.	x/y/z guideway	PMI/hiwin
7.	แกนหมุน	เคนเทิร์น
8.	เข็มขัดฟันแบบซิงโครนัส	สิ่งที่ไม่นิตต์
9.	ระบบ AT'C	Okada/Detron
10.	ไฟทำงาน	มาตรฐาน
11.	การทำความสะอาดเรียวแกนหมุน	มาตรฐาน
12.	ระบบล้างของเหลว	มาตรฐาน
13.	แผ่นรองพื้นและการปรับสลักเกลียว	มาตรฐาน
14.	ระบบหล่อลื่นการป้อนอัตโนมัติส่วนกลาง	มาตรฐาน
15.	การป้องกันอย่างสมบูรณ์ของเครื่องมือเครื่องจักร	มาตรฐาน
16.	แสง 3 สี	มาตรฐาน
17.	A/C สำหรับตู้ไฟฟ้า	มาตรฐาน
18.	ส่วนประกอบไฟฟ้า	ชไนเดอร์
19.	ระบบนิวเมติก	SMC/Festo
