ข้อมูลทางเทคนิค
มาตรฐาน
| ข้อกำหนดหลัก | ||

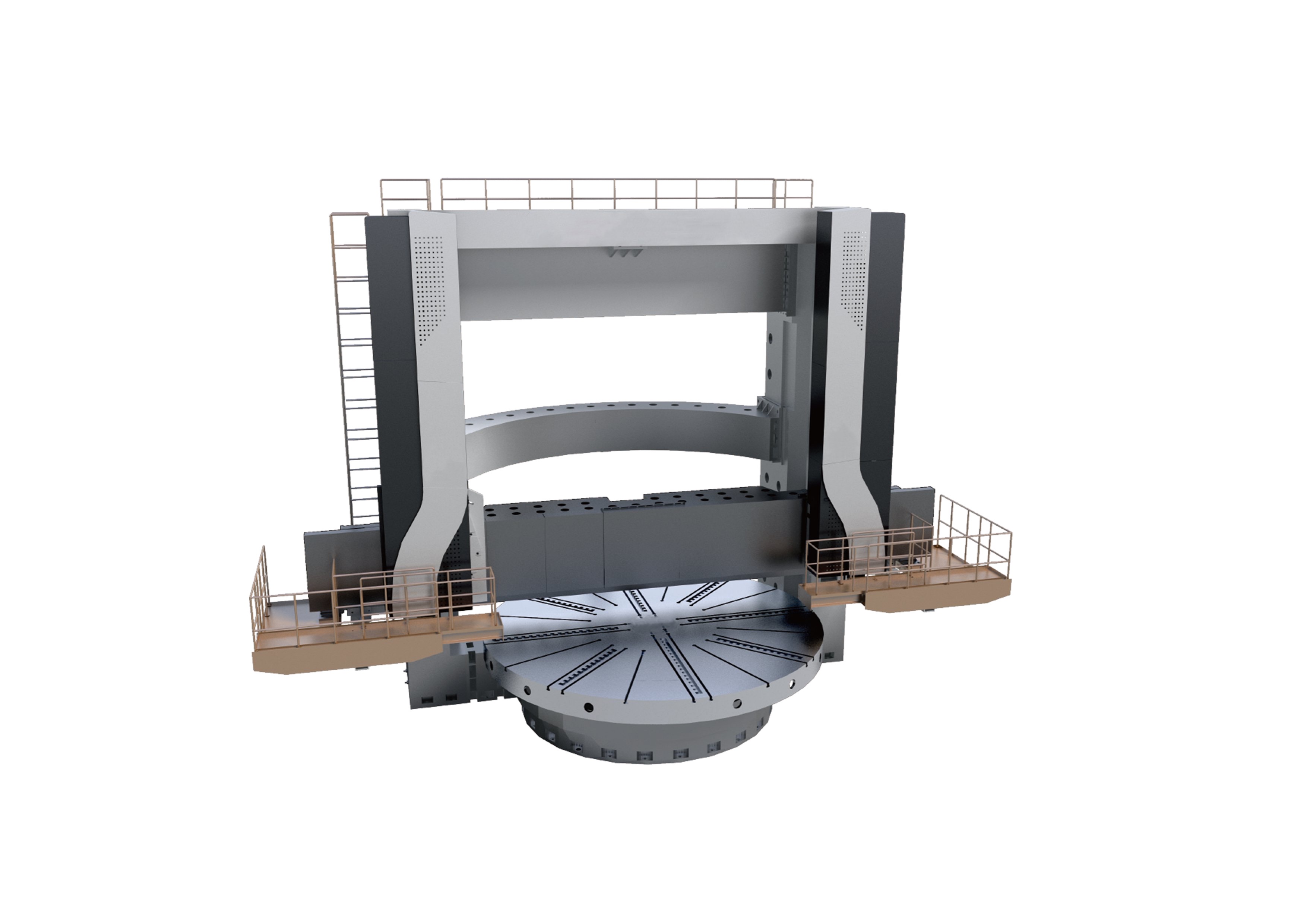

| รายการ | CK5250 | CK5263 |
| เส้นผ่านศูนย์กลางการเลี้ยวสูงสุด mm | 5000 | 6300 |
| ตารางเส้นผ่าศูนย์กลางมม. | 4500/4700 | 5700 |
| ความสูงชิ้นงานสูงสุดมม. | 2000/2500/2800/3000/3150 | |
| ชิ้นงานสูงสุด weightkg | 40000/50000 | 50000/60000/80000 |
| จังหวะแนวนอนของที่ยึดเครื่องมือด้านขวา mm | -50 ~ 2750 | -50 ~ 3550 |
| การเดินทางในแนวตั้งของเครื่องมือที่ถูกต้อง MM | 1250/1400/1600/1800/2000 | |
| การเดินทางในแนวนอนของตัวยึดเครื่องมือซ้ายมม. | -50 ~ 2750 | -50 ~ 3550 |
| การเดินทางแนวตั้งของที่ถือเครื่องมือด้านซ้าย mm | 1250/1400/1600/1800/2000 | |
| ช่วงความเร็วตาราง r/min | 0.5 ~ 40r/นาที | 0.32 ~ 32R/นาที |
| จำนวนขั้นตอนความเร็วตาราง | สองสปีดสปีด | |
| ช่วงฟีดของตัวยึดเครื่องมือ mm/นาที | ซ้าย 0.1 ～ 500 （plc） ขวา 0.1 ～ 1,000 | |
| ผู้ถือเครื่องมือความเร็วการสำรวจอย่างรวดเร็วมม./นาที | ซ้าย 2000 ขวา 2000 | |
| แรงบิดสูงสุด kn | 100 | 200 |
| แรงหมุนสูงสุดของตัวยึดเครื่องมือขวา kn | 50 | 63 |
| แรงหมุนสูงสุดของตัวยึดเครื่องมือซ้าย kn | 35 | 50 |
| จังหวะของ Crossbeam MM | 1650/2150/2450/2650/2800 | |
| ความเร็วในการยกคานมม./นาที | 310 | |
| Crossbeam ยกกำลังมอเตอร์ KW | 15 | 30 |
| ระบบควบคุม | ซีเมนส์/fanuc/gsk | |
| รูปแบบพลังงานหลัก KW KW | 75kW （AC Servo) | 90kW （AC Servo) |
| แถบเครื่องมือขนาดตัดขวางมม. (h x w) | 50x50 | 50x50/60x60 |
| ประเภทตัวยึดเครื่องมือ | แรมสี่เหลี่ยมจัตุรัส | |
| ประเภท Guideway ประเภท | คู่มืออุทกสถิต | |
| ขนาดหน้าตัดของ RAM MM | Square Ram 240x240 Square Ram 280x280 | |
| มิติของเครื่อง (LXW) มม. | 8800x7400 | 11000x10000 |
| ความแม่นยำในการวางตำแหน่งของ X และ Z | 0.025/1000 มม. | |
| ความแม่นยำในการวางตำแหน่งที่ทำซ้ำได้ของ X และ Z | 0.010/1000 มม. | |
| x, z เบี่ยงเบนเบี่ยงเบน | 0.013/1000 มม. | |
| ความแม่นยำในการตัดเฉือน | มัน 7 | |
| น้ำหนัก (t) | 67 ~ 80 | 115 ~ 195 |
