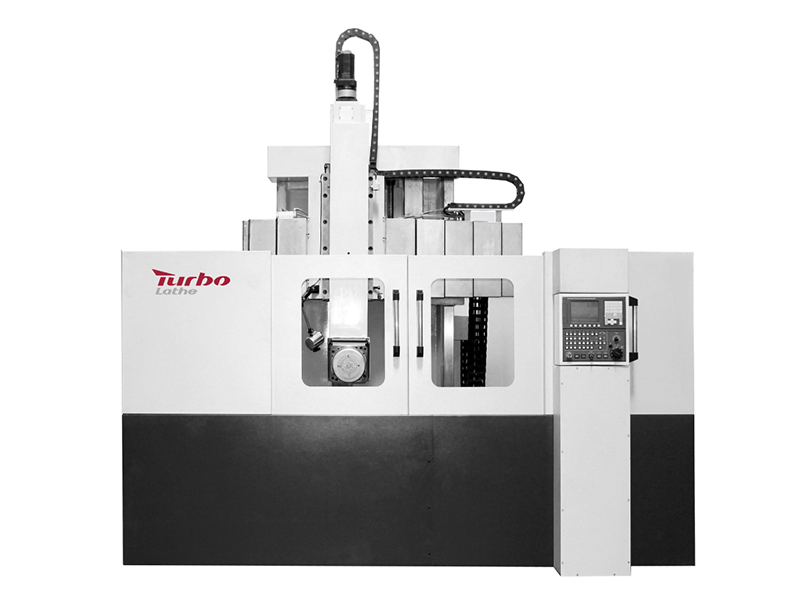

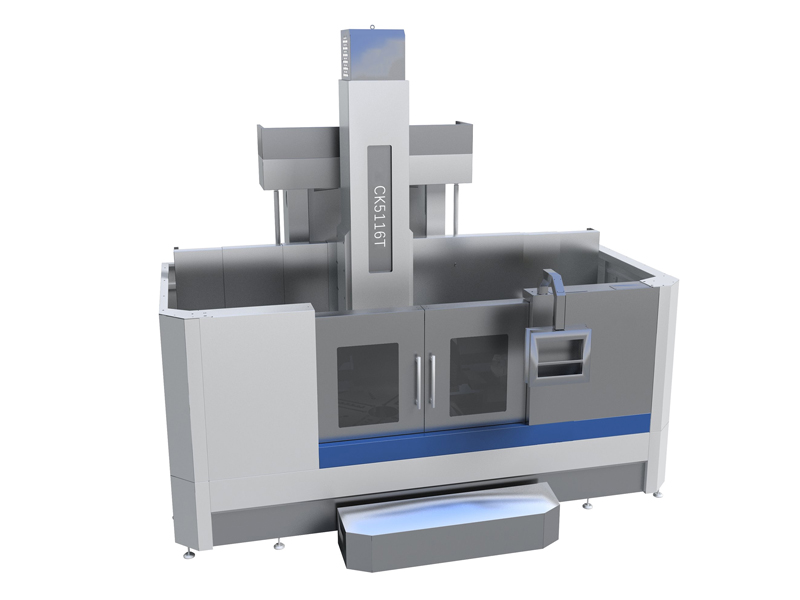

CK5112/CK5116/CK5120 เครื่องกลึงแนวตั้ง CNC
CK5112/CK5116/CK5120 เครื่องกลึงแนวตั้ง CNC
| สถานะห้องว่าง: | |
|---|---|
ข้อมูลทางเทคนิค
มาตรฐาน
| ข้อกำหนดหลัก | ||||
| รายการ | UNIT | CK5112 | CK5116 | CK5120 |
| เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุด | มม. | 1250 | 1600 | 2000 |
| เส้นผ่าศูนย์กลางโรตารี่สูงสุด | มม. | 1270 | 1620 | 2020 |
| เส้นผ่านศูนย์กลางของตาราง | มม. | 1000 | 1400 | 1800 |
| ความสูงของการตัดเฉือนสูงสุด (ระยะห่างระหว่างพื้นผิวด้านบนบนโต๊ะและพื้นผิวด้านล่างของผู้ถือเครื่องมือ) | มม. | 100 | 1000 | 1250 |
| ขีดจำกัดความสูงของการตัดเฉือนสูงสุดเป็นตัวเลือก | มม. | 1250 | 1600 | 1800 |
| ช่วงความเร็วตาราง | r/mm | 6.3 ~ 200 | 5-160 | 3.2-100 |
| จำนวนขั้นตอนความเร็วตาราง | 4 สปีดสปีด | |||
| มีระยะความเร็วอื่น ๆ | สเต็ป 2 สปีด | |||
| โหลดตารางสูงสุด | t | 3.2 | 5 | 8 |
| ความสามารถในการโหลดเสริม | t | 5 | 8 | 10 |
| ช่วงฟีดของตัวยึดเครื่องมือแนวตั้ง | มม./นาที | 0.1-1000 | ||
| ความเร็วในการสำรวจอย่างรวดเร็วของตัวยึดเครื่องมือแนวตั้ง | มม./นาที | 2000 | ||
| การเดินทางแนวนอนของที่ถือเครื่องมือแนวตั้ง | มม. | -800 | -1050 | -1200 |
| Crossrail Travel (การกำจัดของ Crossrail บนเตียง) | มม. | ความสูงการประมวลผลสูงสุด -350 | ||
| พลังงานมอเตอร์หลัก | กิโลวัตต์ | 22 | 30 | 37 |
| แรงบิดตารางสูงสุด | KNm | 10.5 | 17.9 | 35.3 |
| ความเร็วในการยกคาน | มม./นาที | 660 | 660 | 660 |
| แรงตัดสูงสุดของตัวยึดเครื่องมือแนวตั้ง | KN | 20 | 25 | |
| รอยเท้าของเครื่อง (LXW) | มม. | 2930x2150 | 3200x2600 | 3570x2985 |
| ด้วยมิติปกกึ่งปิด (LXW) | มม. | 4000x3714 | 4700x3805 | 5200x4325 |
| ความสูงขั้นต่ำ | มม. | 2900 | 3100 | 3500 |
| น้ำหนักเครื่องจักร | t | 8 | 12.6 | 17 |
| ระดับความแม่นยำ | มัน 7 | มัน 7 | มัน 7 | |
| ความแม่นยำในการวางตำแหน่ง | มม. | 0.03/1000 | ||
| การทำซ้ำได้ | มม. | 0.015/1000 | ||
| การเบี่ยงเบนย้อนกลับ | มม. | 0.01/1000 | ||
| การกำหนดค่ามาตรฐาน | ||
| เลขที่ | รายการ | ยี่ห้อ |
| 1. | ระบบควบคุม CNC | fanuc 0i-tf plus （5) |
| 2. | เซอร์โวมอเตอร์สำหรับแกน x/z | FANUC |
| 3. | แกนหลัก | แบรนด์ที่มีชื่อเสียงในท้องถิ่นจาก Dandong Huanghai |
| 4. | เกียร์ทั้งหมด | วัสดุ 40 CR |
| 5. | แบริ่งมอเตอร์หลัก | แบรนด์ KTL จาก DALIAN |
| 6. | ตลับลูกปืนอื่น ๆ | Haerbing, Wafangdian, Luoyang |
| 7. | สกรูลูกบอล | แบรนด์ที่มีชื่อเสียงในท้องถิ่นจาก njyigong |
| 8. | ส่วนประกอบไฮดรอลิกวาล์วโซลินอยด์ | แบรนด์ที่มีชื่อเสียงในท้องถิ่นจากเซินเจิ้น Junlan |
| 9. | ส่วนประกอบไฟฟ้า | แบรนด์ที่มีชื่อเสียงในท้องถิ่น Tianshui 213/Schneider |
| 10. | สนับสนุนแบริ่งสำหรับ ballscrew | NSK หรือ Ina |
| 11. | ฝาครอบป้องกันสำหรับคาน | แบรนด์ที่มีชื่อเสียงในท้องถิ่น |
| 12. | ลด/ กล่องเกียร์ | แบรนด์ที่เพิ่มขึ้น |
| 13. | A/C สำหรับตู้ไฟฟ้า | Shengyang Sanhe |
| 14. | การหล่อ | HT250 องศา |
| 15. | อินเวอร์เตอร์ความถี่ | Sinee/ Szkewo |
