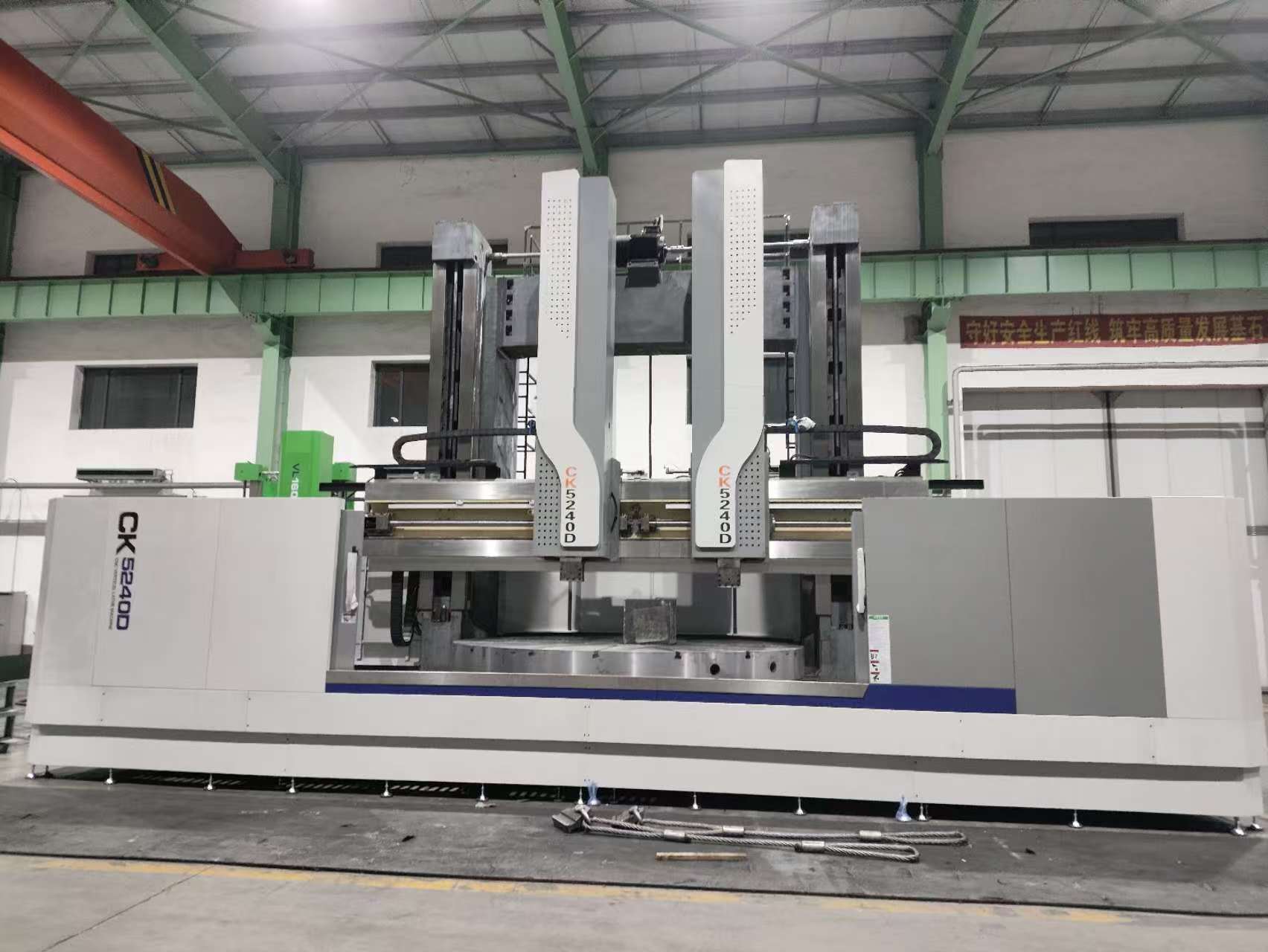

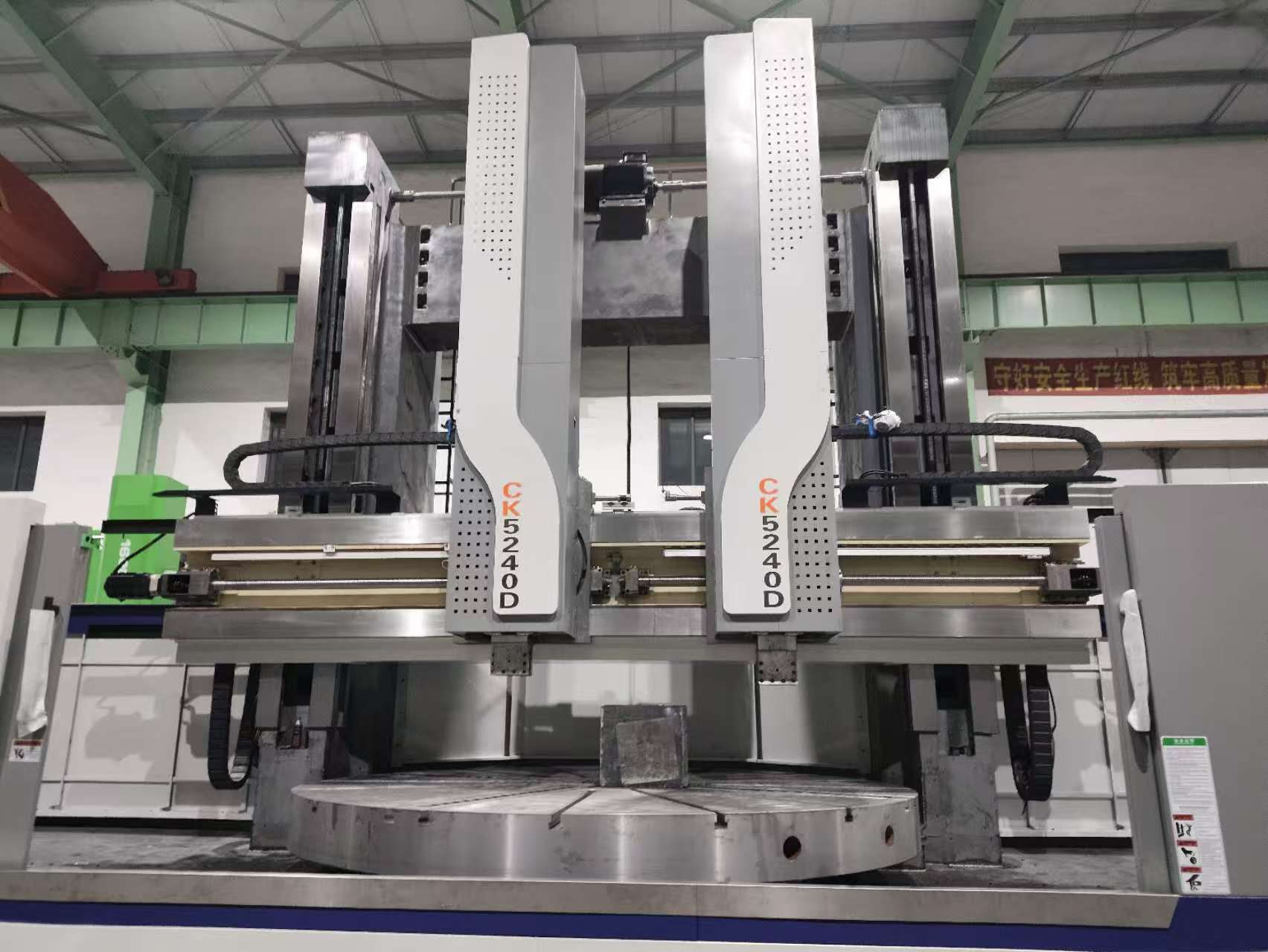

CK5225/CK5231/CK5240 เครื่องกลึงแนวตั้ง CNC
CK5225/CK5231/CK5240 เครื่องกลึงแนวตั้ง CNC
| สถานะห้องว่าง: | |
|---|---|
ข้อมูลทางเทคนิค
มาตรฐาน
| ข้อกำหนดหลัก | |||
| รายการ | CK5225 | CK5231 | CK5240 |
| เส้นผ่านศูนย์กลางการเลี้ยวสูงสุด mm | 2500 | 3150 | 4000 |
| ตารางเส้นผ่าศูนย์กลางมม. | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| ความสูงชิ้นงานสูงสุดมม. | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| ชิ้นงานสูงสุด weightkg | 10,000/16000/20000 | 10,000/16000/20000/32000/40000 | |
| จังหวะแนวนอนของที่ยึดเครื่องมือด้านขวา mm | -50 ～ 1500 | -50 ～ 1800 | -50 ～ 1800 |
| การเดินทางในแนวตั้งของเครื่องมือที่ถูกต้อง MM | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| การเดินทางในแนวนอนของตัวยึดเครื่องมือซ้ายมม. | -50 ～ 1500 | -50 ～ 1500 | -50 ～ 2300 |
| การเดินทางแนวตั้งของที่ถือเครื่องมือด้านซ้าย mm | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| ช่วงความเร็วตาราง r/min | 2-63R/นาที | 2-63R/นาที/0.5-40R/นาที | |
| จำนวนขั้นตอนความเร็วตาราง | stepless stepless 16 ขั้นตอน/สองสปีด/สี่สปีด | ||
| ช่วงฟีดของตัวยึดเครื่องมือ mm/นาที | ซ้าย 0.1-500 (PLC) ขวา 0.1-1000 | ||
| ผู้ถือเครื่องมือความเร็วการสำรวจอย่างรวดเร็วมม./นาที | ซ้าย 2000 ขวา 2000 | ||
| แรงบิดสูงสุด kn | 63 | ||
| แรงหมุนสูงสุดของตัวยึดเครื่องมือขวา kn | 35 | ||
| แรงหมุนสูงสุดของตัวยึดเครื่องมือซ้าย kn | 28 | ||
| จังหวะของ Crossbeam MM | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| ความเร็วในการยกคานมม./นาที | 350 | ||
| Crossbeam ยกกำลังมอเตอร์ KW | 11 | 11/15 | |
| ระบบควบคุม | ซีเมนส์/fanuc/gsk | ||
| รูปแบบพลังงานหลัก KW KW | 55kW (AC ปกติ)/55kW (ตัวเลือก AC Servo) | ||
| แถบเครื่องมือขนาดตัดขวางมม. (h x w) | 50x40/40x40 | ||
| มุมของตัวยึดเครื่องมือเคลื่อนที่ | ซ้าย (PLC)： ± 30 | ||
| ประเภทตัวยึดเครื่องมือ | Square Ram, T-type RAM, ตารางเครื่องมือมอเตอร์ขวา (สี่, ห้า, หกตำแหน่ง), ตารางเครื่องมือเพนตากอนแบบแมนนวล | ||
| ประเภท Guideway ประเภท | คู่มือแรงดันไดนามิก / คู่มือแรงดันไฮโดรสแตติก | ||
| ขนาดหน้าตัดของ RAM MM | Square Ram 240x240, T-Slide 255 x 200, เครื่องมือเครื่องมือมอเตอร์ขวา 440 x 200, ตารางเครื่องมือเพนตากอนแบบแมนนวล 380 x 195 | ||
| มิติของเครื่อง (LXW) มม. | 5800x5500 | 6500x6000 | 7500x6300 |
| ความแม่นยำในการวางตำแหน่งของ X และ Z | 0.025/1000 มม. | ||
| ความแม่นยำในการวางตำแหน่งที่ทำซ้ำได้ของ X และ Z | 0.010/1000 มม. | ||
| x, z เบี่ยงเบนเบี่ยงเบน | 0.013/1000 มม. | ||
| ความแม่นยำในการตัดเฉือน | มัน 7 | ||
| น้ำหนัก (t) | 35 ～ 42 | 39 ～ 45 | 43 ～ 63 |
| การกำหนดค่ามาตรฐาน | ||
| เลขที่ | รายการ | ยี่ห้อ |
| 1. | ระบบควบคุม CNC | fanuc 0i-tf plus （5) |
| 2. | เซอร์โวมอเตอร์สำหรับแกน x/z | FANUC |
| 3. | แกนหลัก | แบรนด์ที่มีชื่อเสียงในท้องถิ่นจาก Dandong Huanghai |
| 4. | เกียร์ทั้งหมด | วัสดุ 40 CR |
| 5. | แบริ่งมอเตอร์หลัก | แบรนด์ KTL จาก DALIAN |
| 6. | ตลับลูกปืนอื่น ๆ | Haerbing, Wafangdian, Luoyang |
| 7. | สกรูลูกบอล | แบรนด์ที่มีชื่อเสียงในท้องถิ่นจาก njyigong |
| 8. | ส่วนประกอบไฮดรอลิกวาล์วโซลินอยด์ | แบรนด์ที่มีชื่อเสียงในท้องถิ่นจากเซินเจิ้น Junlan |
| 9. | ส่วนประกอบไฟฟ้า | แบรนด์ที่มีชื่อเสียงในท้องถิ่น Tianshui 213/Schneider |
| 10. | สนับสนุนแบริ่งสำหรับ ballscrew | NSK หรือ Ina |
| 11. | ฝาครอบป้องกันสำหรับคาน | แบรนด์ที่มีชื่อเสียงในท้องถิ่น |
| 12. | ลด/ กล่องเกียร์ | แบรนด์ที่เพิ่มขึ้น |
| 13. | A/C สำหรับตู้ไฟฟ้า | Shengyang Sanhe |
| 14. | การหล่อ | HT250 องศา |
