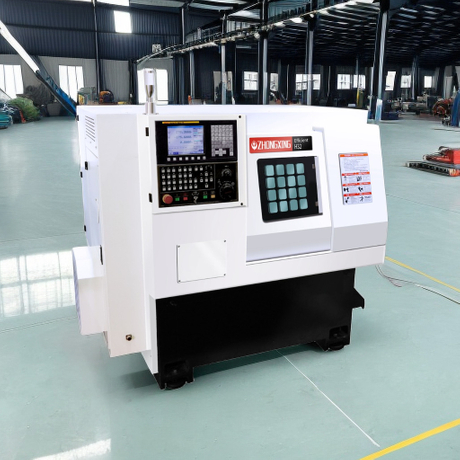

องค์ประกอบของเครื่องกลึงซีเอ็นซี

1. กระบวนการใช้เครื่องกลึงซีเอ็นซี

เครื่องกลึงซีเอ็นซีส่วนใหญ่ใช้สำหรับการหมุนของพื้นผิวโรตารี่ต่างๆ ในเครื่องกลึงซีเอ็นซีสามารถดำเนินการทั้งภายในและภายนอกพื้นผิวทรงกระบอกพื้นผิวกรวยพื้นผิวโรตารี่การขึ้นรูปพื้นผิวเกลียวพื้นผิวโค้งที่มีความแม่นยำสูงและส่วนท้ายของการประมวลผลเธรด เครื่องมือที่ใช้กับเครื่องกลึง CNC รวมถึงเครื่องมือการหมุนการฝึกซ้อมมีดตัดและเครื่องมือเกลียวและเครื่องมือประมวลผลรูอื่น ๆ CNC กลึงชิ้นส่วนของความแม่นยำมิติสูงถึง IT5 ~ IT6 ค่า RA RA RA ของพื้นผิวสูงถึง 0.4UM ด้านล่าง

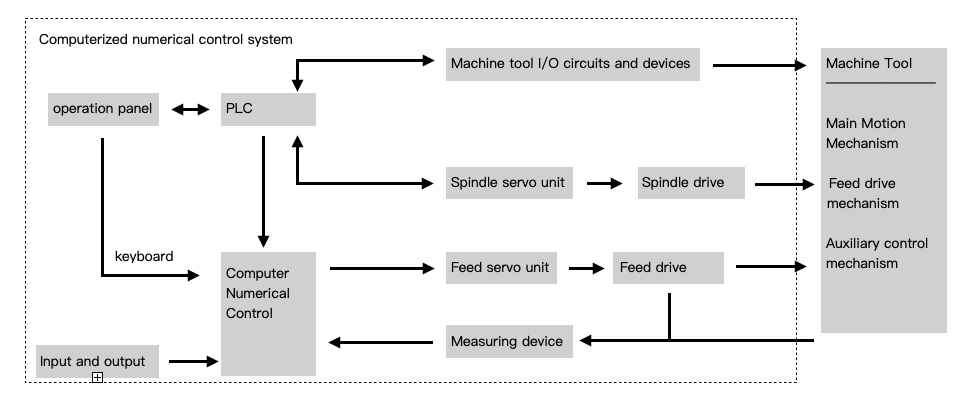

2. องค์ประกอบของเครื่องกลึงซีเอ็นซี

เครื่องกลึง CNC โดยทั่วไปประกอบด้วยอุปกรณ์อินพุตและเอาต์พุตอุปกรณ์ควบคุมตัวเลขคอมพิวเตอร์ตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLC) อุปกรณ์ไดรฟ์หน่วยเซอร์โวอุปกรณ์การวัดและโฮสต์เครื่องมือเครื่องจักร ฯลฯ

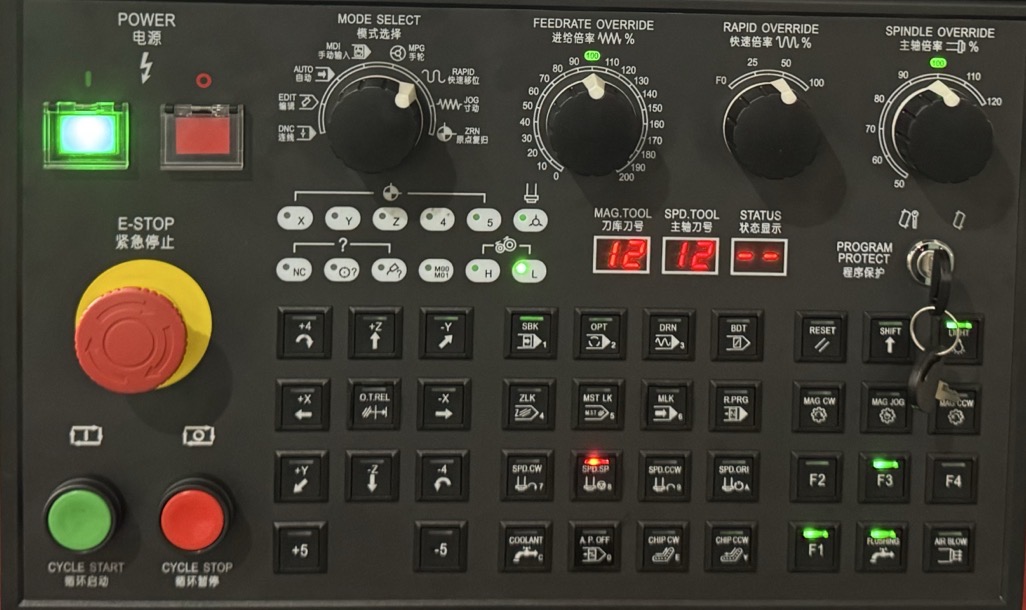

A. แผงปฏิบัติการ

การทำงานเป็นตัวดำเนินการและอุปกรณ์ CNC สำหรับการแลกเปลี่ยนเครื่องมือข้อมูลเครื่องมือเครื่องซีเอ็นซีส่วนประกอบที่ไม่ซ้ำกันโดยสถานีปุ่มไฟสถานะอาร์เรย์คีย์ (ฟังก์ชั่นเดียวกับแป้นพิมพ์คอมพิวเตอร์) และจอแสดงผล

B. อุปกรณ์อินพุตและเอาต์พุต

อุปกรณ์อินพุตและเอาต์พุตเป็นอุปกรณ์ที่ระบบ CNC (การควบคุมตัวเลขคอมพิวเตอร์) โต้ตอบกับอุปกรณ์ภายนอก ข้อมูลที่จะโต้ตอบด้วยมักจะเป็นโปรแกรมการตัดเฉือนชิ้นส่วน ซึ่งหมายความว่าโปรแกรมสำหรับการตัดเฉือนส่วนที่ได้รับการจัดทำและบันทึกในสื่อควบคุมจะถูกป้อนเข้าสู่ระบบ CNC หรือโปรแกรมสำหรับการตัดเฉือนส่วนที่ได้รับการแก้ไขข้อบกพร่องจะถูกจัดเก็บหรือบันทึกไว้ในสื่อควบคุมที่สอดคล้องกันผ่านอุปกรณ์เอาท์พุท

C. อุปกรณ์ CNC (หน่วย CNC)

(1) องค์ประกอบของระบบคอมพิวเตอร์, บอร์ดควบคุมตำแหน่ง, บอร์ดอินเตอร์เฟส PLC, บอร์ดอินเตอร์เฟสการสื่อสาร, โมดูลฟังก์ชั่นพิเศษและซอฟต์แวร์ควบคุมที่เกี่ยวข้อง

(2) บทบาทตามโปรแกรมการประมวลผลชิ้นส่วนอินพุตสำหรับการประมวลผลที่สอดคล้องกัน (เช่นการประมวลผลวิถีการเคลื่อนที่การประมวลผลเอาต์พุตของเครื่อง ฯลฯ ) จากนั้นคำสั่งควบคุมเอาท์พุทไปยังส่วนประกอบผู้บริหารที่สอดคล้องกัน (หน่วยเซอร์โวไดรฟ์และ PLC ฯลฯ ) ระบบ CNC หน่วย CNC เป็นแกนหลักของระบบ CNC

D. หน่วยเซอร์โวหน่วยไดรฟ์และหน่วยวัด

(1) องค์ประกอบหน่วยเซอร์โวอุปกรณ์ไดรฟ์รวมอุปกรณ์ขับเคลื่อนสปินเดิลและมอเตอร์แกนหมุนอุปกรณ์ไดรฟ์เซอร์โวฟีดและมอเตอร์ฟีด อุปกรณ์วัดประกอบด้วย: อุปกรณ์การวัดตำแหน่งและความเร็วเพื่อรับรู้การควบคุมวงปิดของระบบเซอร์โวฟีด

(2) ฟังก์ชั่น: ตรวจสอบให้แน่ใจว่ามีความละเอียดอ่อนและแม่นยำในการติดตามคำสั่งอุปกรณ์ CNC

E. PLC, วงจรและอุปกรณ์ I/O ของเครื่องจักร

(1) องค์ประกอบ

1. PLC (คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้): ใช้เพื่อดำเนินการควบคุม I/O ของการกระทำตามลำดับที่เกี่ยวข้องกับการดำเนินการตรรกะซึ่งประกอบด้วยฮาร์ดแวร์และซอฟต์แวร์

2. เครื่อง I/0 วงจรและอุปกรณ์: ชิ้นส่วนการดำเนินการเพื่อรับรู้การควบคุม I/O (วงจรตรรกะที่ประกอบด้วยรีเลย์, วาล์วโซลินอยด์, สวิตช์เดินทาง, คอนแทคเตอร์ ฯลฯ )

(2) ฟังก์ชั่น

1. ยอมรับคำสั่ง M, S และ T จาก CNC, ถอดรหัสและแปลงเป็นสัญญาณควบคุมที่สอดคล้องกันและควบคุมอุปกรณ์เสริมเพื่อให้การดำเนินการสลับที่สอดคล้องกันของเครื่องมือเครื่องจักร

2. ยอมรับสัญญาณ I/0 จากแผงการทำงานและด้านเครื่องส่งไปยังหน่วย CNC และหลังจากการประมวลผลคำสั่งเอาต์พุตเพื่อควบคุมสถานะการทำงานของระบบ CNC และการเคลื่อนไหวของเครื่อง

F. เครื่องมือเครื่องจักรหลักหน่วยหลัก

(1) องค์ประกอบประกอบด้วยชิ้นส่วนการเคลื่อนไหวหลักชิ้นส่วนการเคลื่อนไหวของฟีด (ตาราง, แผ่นลากและกลไกการส่งที่สอดคล้องกัน), ชิ้นส่วนสนับสนุน (คอลัมน์, เตียง, ฯลฯ ) และอุปกรณ์พิเศษ (ระบบแลกเปลี่ยนเครื่องมืออัตโนมัติระบบแลกเปลี่ยนชิ้นงานอัตโนมัติ) และอุปกรณ์เสริม (เช่นอุปกรณ์กำจัดชิป ฯลฯ )

(2) บทบาทหลักของเครื่องมือเครื่องซีเอ็นซีคือส่วนการดำเนินการที่ตระหนักถึงการผลิตและการประมวลผล
